Misuratori dei Prelievi e delle Restituzioni

Modelli aste e cartelli per la verifica del rispetto della massima portata derivabile

Di seguito si riporta il modello di asta idrometrica tarata, da posizionarsi sul canale derivatore, per la lettura e la verifica immediata della portata derivata, che deve quindi riportare in maniera ben visibile il livello che raggiunge il pelo dell’acqua in corrispondenza della portata massima di prelievo concessa. Al fine di consentire la verifica del rispetto della massima portata derivabile, quando i valori di portata concessa variano nel corso dell’anno, all’asta dovrà necessariamente essere affiancato un cartello con riportati i valori delle massime portate derivabili previste nei diversi periodi dell’anno. Di seguito viene quindi riportato anche il modello di cartello. Si evidenzia che l’assenza dell’asta idrometrica tarata per verifica della portata derivata o la sua inadeguatezza alla lettura (e quindi alla verifica immediata del valore di portata derivata) integra la violazione dell’art. 7, lettera d) della Legge Regionale n. 3 del 27 gennaio 2009. A titolo di esempio aste metriche in luogo delle aste idrometriche tarate per la lettura diretta della portata derivata saranno quindi considerate violazioni, in quanto l’asta metrica permette la sola lettura del battente idraulico ma non della portata derivata.

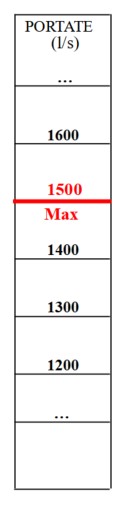

Asta idrometrica tarata per la lettura della portata derivata

L’asta idrometrica tarata dovrà consentire l’immediata lettura delle portate derivate anche da parte di un pubblico non specialistico e dovrà evidenziare il valore di massima portata derivabile in modo da consentire un’immediata verifica del rispetto dello stesso: l’asta dovrà quindi evidenziare la tacca relativa alla massima portata derivabile accanto alla quale dovrà essere posta la dicitura “Max”. La tacca relativa alla massima portata derivabile e la scritta “Max” dovranno essere di colore rosso. I valori numerici e le tacche (compresa quella relativa alla massima portata derivabile accompagnata dalla dicitura “Max”) dovranno essere realizzati con modalità idonea a perdurare nel tempo (incisione con verniciatura con caratteristiche idonee al contesto). L’asta dovrà quindi riportare un’indicazione dei valori di portata derivata e non una misura del battente idrico. Di seguito si riporta un esempio di asta idrometrica tarata in cui sono ben leggibili le portate: le tacche relative alle portate dovranno essere chiaramente posizionate a seguito di apposito calcolo della scala di deflusso. L’asta dovrà essere posizionata in modo da essere accessibile, visibile e leggibile. In fase di collaudo della derivazione dovrà essere riportata la documentazione fotografica attestante l’ubicazione dell'asta e la scala di deflusso dell’asta stessa. Nel caso in cui le portate massime derivabili abbiano un diverso valore nei diversi periodi dell’anno l’asta dovrà essere affiancata da un cartello esplicativo.

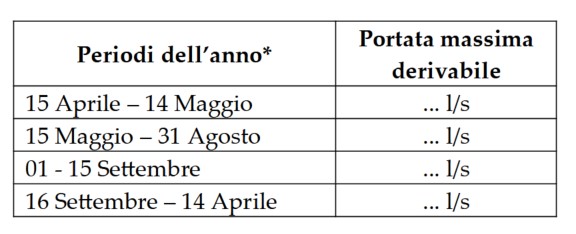

Cartello esplicativo della portata derivata (da realizzarsi solo nel caso in cui la massima portata derivabile sia variabile nel corso dell’anno)
